數字調諧電調濾波器(30MHz~3GHz)27*18mm
應用：
1、軍用手持機等
2、其他接收機前端
特點：
1、體積小，功耗低
2、調諧速度快
3、優越的選擇性
4、較好的線性度
濾波器性能參數
|
(1) 頻率覆蓋范圍(Hz)： |
30MHz~3GHz 或按客戶要求確定頻率范圍 |
|
(2) 控制電壓范圍： |
1~20V |
|
(3) 中心頻率范圍： |
90~200 MHz |
|
(4) 插入損耗： |
≤3 dB |
|
(5) 工作溫度： |
-30~+70℃ |
|
(6) 貯存溫度： |
-50~+85℃ |
|
(7) 輸入P-1： |
+10 dBm |
|
(8) 匹配阻抗： |
50Ω |
|
(9) 駐波比： |
≤2.0 |
|
(10) 選擇性： |
Fo±20MHz (108MHz處測試：≥24dB) Fo±20MHz (174MHz處測試：≥20dB) |
|
(11) 跳頻速率： |
≤10μs |
|
(12) 外形尺寸： |
27*18*13.5mm(±0.2mm) |

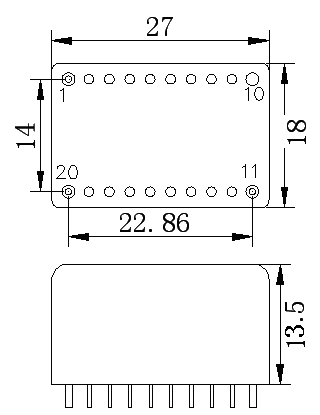

外形尺寸與引腳定義
|
序號 |
引腳定義 |
|
１ |
VCC |
|
2~10 |
GND |
|
11 |
RF,I/O |
|
20 |
RF,I/O |
|
12~19* |
GND |
注：此系列產品可按客戶要求制作
