數字調諧電調濾波器(30MHz~512MHz)80*62mm
應用：
各類跳頻電臺
特點：
1、插損小，抑制高
2、串口控制
濾波器性能參數
|
(1) 頻率覆蓋范圍(Hz)： |
30~512 MHz 直通 或按客戶要求確定頻率范圍 |
|
(2) 插入損耗 |
≤3.0 dB 、直通≤0.6 dB |
|
(3) 3 dB帶寬 |
≤Fo*5﹪ MHz |
|
(4) 選擇性： |
Fo±10%≥18 dBc |
|
(5) 工作溫度： |
-45~+85 |
|
(6) 貯存溫度： |
-55~+105 |
|
(7) 輸入P-1 |
+10 dBm（輸入1W不損壞） |
|
(8) 帶外抑制 |
2 Fo≥40 dB |
|
(9) 駐波比： |
≤1.5 |
|
(10) 匹配阻抗 |
50Ω |
|
(11) 中心頻率漂移 |
≤80ppm/℃ |
|
(12) 跳頻速率 |
≤30us |
|
(13) 外形尺寸： |
80*62*15(±0.2mm) |

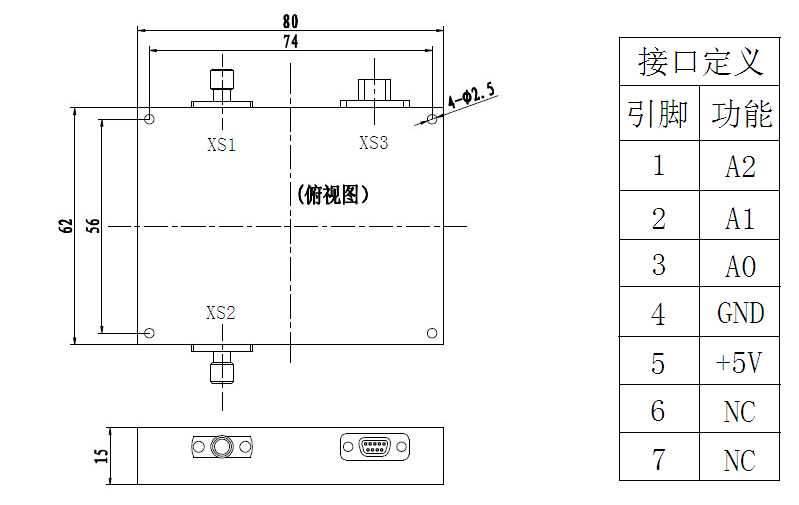

外形尺寸與引腳定義
注：此系列產品可按客戶要求制作
