數字調諧電調濾波器(20MHz~3600MHz)92*90mm
應用：
各類跳頻電臺
特點：
1、頻率范圍覆蓋20~3600MHz
2、體積小，超薄
3、遠端抑制可達到50dB
濾波器性能參數
|
(1) 頻率覆蓋范圍(Hz)： |
20~3600MHZ 或按客戶要求確定頻率范圍 |
|
(2) 工作電壓 |
Vcc=DC+3.3V Vbb= DC+12V |
|
(3) 3dB相對帶寬 |
6%~8% |
|
(4) 工作電流 |
≤20 mA（+3.3V），≤5 mA（+12V) |
|
(5) 輸入射頻功率： |
≥+10dBm(P1) |
|
(6) 工作溫度： |
-45~+85 |
|
(7) 貯存溫度： |
-55~+105 |
|
(8) 插入損耗 |
≤5dB |
|
(9) 帶內平坦度 |
≤1.8dB |
|
(10) 駐波比： |
≤2 |
|
(11) 匹配阻抗 |
50Ω |
|
(12) 抗燒毀功率 |
1W |
|
(13) 跳頻速率 |
≤30us |
|
(14) 外形尺寸： |
92×90×12(±0.2mm) |

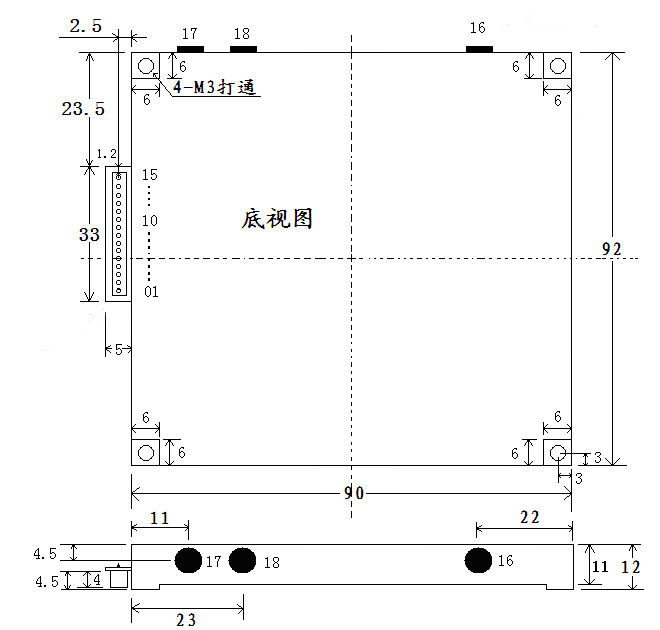

外形尺寸與引腳定義
注：此系列產品可按客戶要求制作
