應用:
1、各類跳頻電臺
特點:
1、調諧速度快
2、極低的插入損耗(較B系列插損小1/2)
3、優越的選擇性
4、輸入信號動態范圍大
濾波器性能參數
(1) 頻率覆蓋范圍(Hz):
|
30MHz~1.5GHz 或按客戶要求確定頻率范圍 |
(2) 輸入/輸出阻抗: |
50 Ω |
(3) 輸入射頻功率: |
≥30 dBm |
(4) IP2: |
≥+100 dBm (輸入) |
(5) IP3: |
≥+40 dBm (輸入) |
(6) 調諧速度: |
≤10μS |
(7) 電源功耗: |
VCC +5 VDC Icc≤150mA (或+3.3v供電) Vbb +100 VDC Ibb≤1.5mA |
(8) 工作溫度范圍: |
-55 ~+ 85°C |
(9) 中心頻率漂移: |
≤80 PPM/°C |
(10) 貯存溫度范圍: |
-60 ~ +105°C |
(11) 插入損耗、3dB帶寬、矩形系數: |
同于H-B系列。 |
插入損耗、3dB帶寬、矩形系數
表2
頻率范圍 (MHz) |
型號后綴 代號 |
插入損耗 (dB) |
3dB帶寬 (%) |
矩形系數 (30dB/3dB) |
2f0帶外抑制 (dB) |
30-90 |
-1 |
0.9/1.2 |
10.0/11.0 |
6.5/7.2 |
55 |
-2 |
1.8/2.2 |
4.8/5.5 |
6.0/6.8 |
65 |
|
-3 |
2.5/3.3 |
3.3/3.8 |
5.8/6.5 |
70 |
|
-4 |
3.5/4.5 |
2.5/3.0 |
5.5/6.3 |
70 |
|
-5 |
4.3/6.0 |
2.0/2.2 |
5.5/6.2 |
70 |
|
90-200 |
-1 |
1.0/1.2 |
10.0/11.0 |
6.0/7.0 |
55 |
-2 |
1.8/2.3 |
4.8/6.0 |
6.0/6.8 |
65 |
|
-3 |
2.7/3.5 |
3.3/3.8 |
5.8/6.5 |
70 |
|
-4 |
3.8/4.7 |
2.5/3.0 |
5.5/6.5 |
70 |
|
-5 |
4.8/6.0 |
2.0/2.3 |
5.5/6.0 |
70 |
|
200-400 |
-1 |
0.8/1.2 |
9.8/11.0 |
6.5/7.0 |
55 |
-2 |
1.5/2.3 |
4.8/5.4 |
6.0/6.8 |
65 |
|
-3 |
2.0/3.4 |
3.3/3.9 |
5.8/6.5 |
70 |
|
-4 |
3.1/4.5 |
2.4/3.0 |
5.5/6.3 |
70 |
|
-5 |
4.3/6.2 |
1.9/2.2 |
5.5/6.3 |
70 |
頻率范圍 (MHz) |
型號后綴 代號 |
插入損耗 (dB) |
3dB帶寬 (%) |
矩形系數 (30dB/3dB) |
2f0帶外抑制 (dB) |
400-700 |
-1 |
0.9/1.3 |
9.8/11.0 |
6.0/6.8 |
55 |
-2 |
1.5/2.2 |
4.8/5.5 |
6.0/6.8 |
65 |
|
-3 |
2.5/3.3 |
3.3/3.7 |
5.8/6.5 |
70 |
|
-4 |
3.5/4.5 |
2.5/3.0 |
5.5/6.3 |
70 |
|
-5 |
4.8/6.0 |
2.0/2.2 |
5.5/6.3 |
70 |
|
700-1500 |
-1 |
1.0/1.3 |
9.5/10.8 |
6.0/6.8 |
55 |
-2 |
1.6/2.2 |
4.8/5.5 |
5.8/6.5 |
65 |
|
-3 |
2.5/3.4 |
3.3/3.8 |
5.5/6.5 |
70 |
|
-4 |
3.6/4.5 |
2.5/3.0 |
5.5/6.3 |
70 |
|
-5 |
4.5/6.1 |
1.9/2.2 |
5.5/6.3 |
70 |

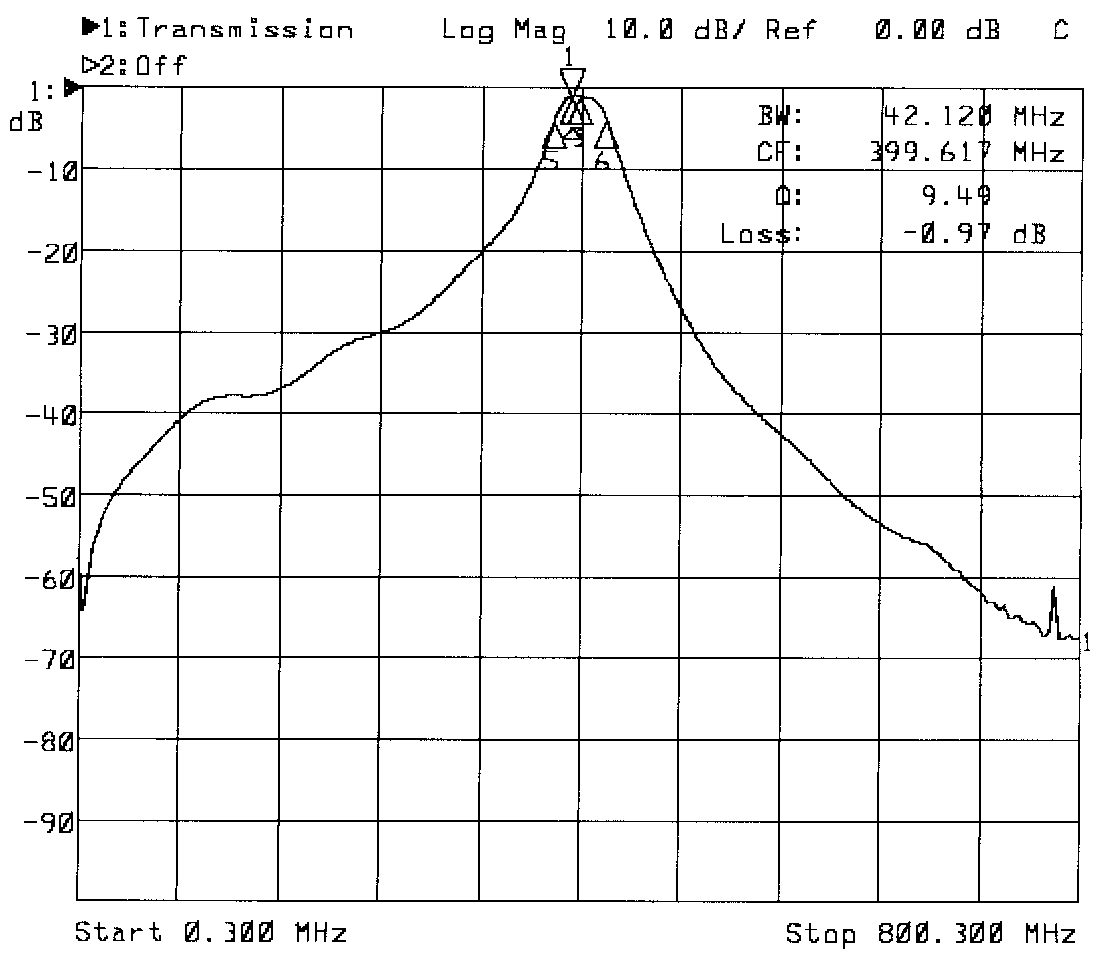

濾波器性能測試圖例(測試儀器:網絡分析儀)
20MHz 400 MHz
濾波器接口與控制
(1) 調諧控制
8bit串行移位控制,高位在前,低位在后,鎖存電壓鎖存地址信號(下降沿有效)。
電平兼容 TTL與 COMS 電平。
地址碼從00000000至11111010共251個調諧頻率。
地址碼從11111011至 11111111為電源省電模式。
(2) 地址碼計算
調諧地址=()×250
fx 待調諧中心頻率;
flow 本頻率段最低端頻率;
fhigh 本頻率段最高端頻率;
例:使用30MHz至90MHz的濾波器,待調諧頻率60MHz,則地址碼計算如下:
地址碼(60MHz)=(60-30)/(90-30)×250=125=01111101(二進制)
(3) 信號輸入功率與反偏電壓
Vbb為濾波器內部反偏電壓,可提供最低+15VDC電壓,最高+100VDC電壓。
隨Vbb的提高,濾波器的信號功率容量將增大。推薦使用+100VDC電壓,以
獲得最佳信號功率容量(1W)。

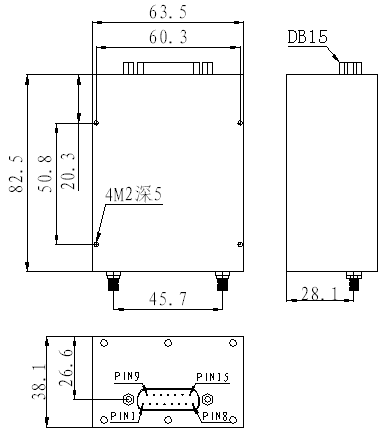

(4) 外形尺寸與引腳定義
PIN
REF DES
1
Serial Data Out
2
N/C
3
N/C
4
N/C
5
N/C
6
N/C
7
GND
8
+5VDC
9
GND
10
+85VDC
11
GND
12
GND
13
Strobe↓
14
Serial Clock
15
Serial Data In
